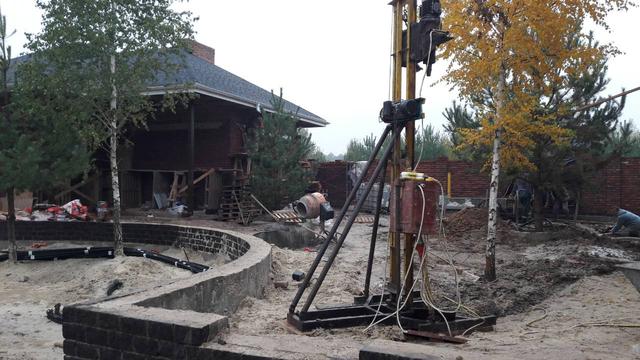

Бурова установка

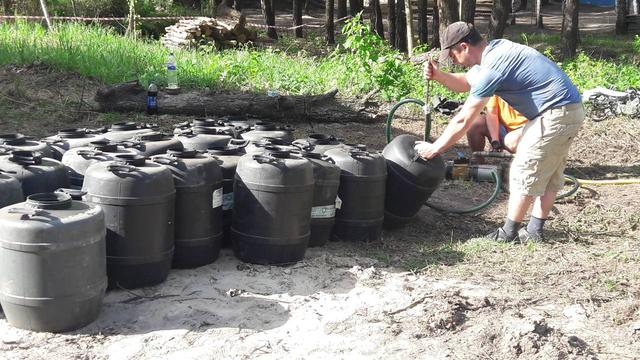

Заправка геотермальних зондів

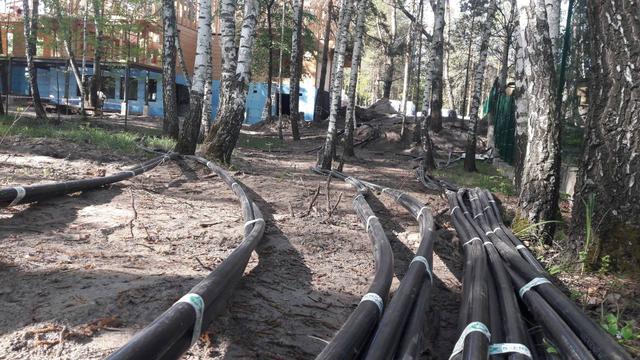

Геотермальні зонди
Перед бурінням, щоб визначити кількість та глибину свердловин в які опускають геотермальні зонди (двотрубні d=40 мм з наконечником) для теплових насосів, необхідний розрахунок. На цей розрахунок впливає наявність та глибина залягання грунтових вод і геологія грунтів, бо кожен грунт має свою теплопровідність.
Згідно ДСТУ Б В.2.5-44:2010 Таблиця А.3 показує питому потужність відбору теплової енергії на метр геотермального зонда.
Таблиця А.3 – Питомі значення величини відібраної теплової енергії для різних типів ґрунту з використанням вертикально теплообмінника
| Грунт | Питома потужність відбору тепла з грунту тепловим насосом за експлуатаційний період в один рік | |
| при 1800 годину роботи | при 2400 годину роботи | |
| Поганий грунт (сухі осадові відклади), λ<1,5 Вт/(м*К) | 25 Вт/м | 20 Вт/м |
| Поганий грунт (сухі осадові відклади), λ<1,5 Вт/(м*К) | 60 Вт/м | 50 Вт/м |
| Тверда кам'яна порода з високою теплопровідністю, λ>3,0 Вт/(м*К) | 84 Вт/м | 70 Вт/м |
| Гравій, пісок, сухий | <25 Вт/м | >20 Вт/м |
| Гравій, пісок, водоносний | 65-80 Вт/м | 55-65 Вт/м |
| При сильному плині ґрунтових вод у гравію і піску | 80-100 Вт/м | 80-100 Вт/м |
| Глинозем, суглинок, вологий | 35-50 Вт/м | 30-40 Вт/м |
| Вапняк (масивний) | 55-70 Вт/м | 45-60 Вт/м |
| Піщаник | 65-80 Вт/м | 55-65 Вт/м |
| Магматичні породи основного складу (наприклад, граніт) | 65-85 Вт/м | 55-70 Вт/м |
| Магматичні породи кислого складу (наприклад, базальт) | 40-65 Вт/м | 35-55 Вт/м |
| Гнейс | 70-85 Вт/м | 60-70 Вт/м |
Після забурювання свердловини і опускання геотермального зонда , свердловину тампонують суспензією, наприклад, з бентоніту. Коли розчин ущільнюється та застигає, це ущільнення надає надійну теплопередачу до геотермального зонда.
Законом України забороняється перевищувати глибину буріння і забурювати свердловини для теплових насосів у питний водоносний горизонт.
|
